API美标浮动球阀深度解析：4英寸 150LB 不锈钢两片式法兰结构全揭秘

导语： 在各类工业流体管线中，有一种阀门以其结构成熟、操作轻便、成本经济而著称，成为水处理、暖通空调、轻化工等领域应用最广泛的截断阀，它就是API美标浮动球阀。今天，我们通过一张高清产品实拍图，为您深度解码这款工业管网中的“常青树”。从其经典的4英寸通径、150LB压力等级、CF8不锈钢材质，到两片式法兰连接与顶部灵活的驱动接口，带您全面了解这款行业标准的通用阀门。

一、 铭牌参数解读：看懂阀体的“美标身份证”

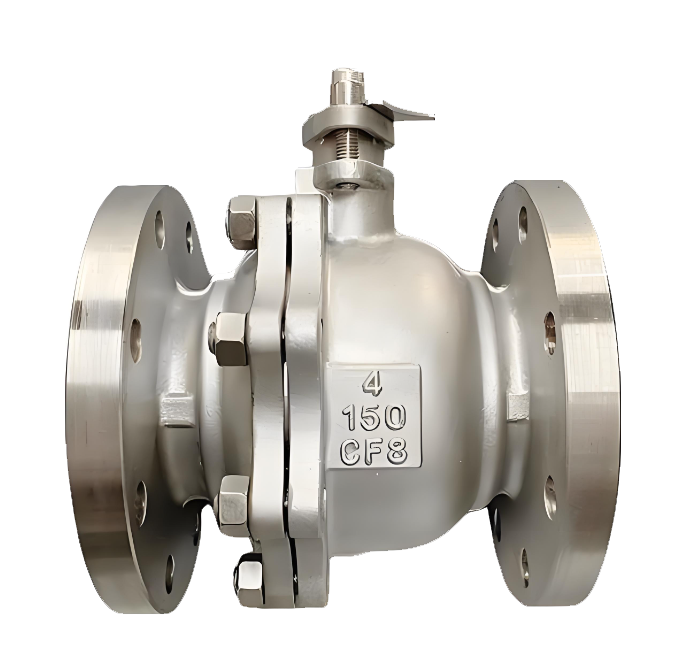

图片正中央阀体上的铸造铭文清晰可见，这是买家选型时的第一道关卡：

1. 4（公称通径 4英寸）：代表该阀门的公称通径为 4英寸（约等于 DN100）。在工业管道中，4寸是一个“黄金尺寸”。它既具备足够的流通截面积，能够满足大流量的介质输送需求，又不像大口径阀门那样笨重。它广泛分布于化工厂、水厂的各条分支主管线上。
2. 150（压力等级 Class 150）：代表该阀门的设计压力为 美标 150LB（Class 150）。在常温下，其最大允许工作压力约为 2.0 MPa（20公斤）。这是美标体系下使用频率最高的中低压等级，完美覆盖了水、天然气、一般性油品和弱腐蚀性化学品的输送要求。
3. CF8（304不锈钢铸件材质）：这是阀门材质的核心代码。CF8 对应于 304奥氏体不锈钢。抗腐蚀性能：304不锈钢具有极佳的抗大气氧化、抗水腐蚀及耐弱酸碱腐蚀的性能。与普通碳钢阀门相比，CF8 阀门在潮湿环境或接触轻微腐蚀介质的工况下，使用寿命显著延长，且不易对介质造成铁锈污染，是食品、医药及水处理行业的入门首选。

二、 结构解析：两片式法兰连接的工业优势

观察图片中阀体的中间部位，您可以清晰地看到一圈由 多组高强度六角螺栓和螺母 组成的紧固环。

• 两片式分体结构：这是该阀门结构上的一个显著特征。阀体由左右两半（或带法兰的端盖与主阀体）组合而成，通过长螺栓贯穿连接。
• 法兰连接的稳定性：两侧巨大的法兰盘提供了极高的安装稳固性。安装时，将阀门的法兰与管道的法兰对齐，放入密封垫片，用螺栓紧固即可。这种连接方式完全不需要焊接，使得阀门在管线上的安装、拆卸和日常检修变得极为方便。
• 后期的维护优势：虽然浮动球阀内部结构简单，但长期运行后 PTFE 密封圈难免会有磨损。两片式结构允许维修工人在现场松开中部的连接螺栓，打开阀体，直接取出内部的球体和阀座进行更换。这比切断管道重新焊接要节省成百上千倍的工时和成本。

三、 工作原理：为什么叫“浮动球”？

从图片可以看出，这款阀门没有底部支撑轴承（即没有底部底盖）。这正是 “浮动球（Floating Ball）” 设计的核心所在。

• 自动压紧密封：球体在阀腔内是可以“前后浮动”的。当阀门处于关闭状态时，上游介质的压力会将球体紧紧推向出口端的阀座。介质压力越大，球体压得越紧，密封效果越好。这种“越压越紧”的自紧式密封原理，保证了浮动球阀在常规压力下的优异零泄漏性能。

四、 顶部驱动接口：灵活的执行器安装方案

请注意图片顶部阀杆所在的区域：

• 方形阀杆与螺母柱：最顶部露出一截精密切削的方形阀杆，这是安装手柄或执行器的咬合点。在方形杆的四周，可以看到一个带有螺纹孔的金属安装底座（螺母柱）。
• “即插即用”的升级潜力：这个顶部平台虽然不像某些阀门那样拥有完整的四角方形法兰，但它提供了标准化的机械接口。出厂时，用户可以直接在上面安装一个金属压板手柄，实现手动操作。如果未来工厂需要升级自动化，用户只需购买带有对应底座的 气动执行器或电动执行器，使用配套的转接支架，就能轻松完成从“手动”到“自动化”的升级，无需破坏阀门主体。

五、 典型应用场景与安装选型提醒

基于 4英寸适中流量 + 150LB中低压 + CF8不锈钢耐腐蚀 + 浮动球自紧密封 的组合，这款 API 美标浮动球阀是以下工况的绝佳选择：

1. 城市自来水厂及污水处理厂：作为泵站出水、过滤系统反洗管路的截断阀。
2. 食品饮料与制药行业：用于纯净水、糖浆、药液输送管道。
3. 暖通空调（HVAC）系统：大型中央空调冷冻水、冷却水循环系统的总控阀门。

采购与安装核心提醒：

1. 注意温度上限：该阀门型号的“F”（未明确标出但隐含）代表内部采用的是 PTFE（聚四氟乙烯）软密封。其耐受温度上限通常为 150℃。如果您的介质是超过 150℃ 的高温蒸汽或导热油，千万不能选用此型号，必须选用“金属硬密封”的球阀。
2. 法兰垫片不能少：安装法兰连接阀门时，务必在阀门法兰面与管道法兰面之间放入合适的密封垫片（如金属缠绕垫片或四氟垫片），严禁金属面直接接触，否则绝对会泄漏。
3. 法兰螺栓对角拧紧：紧固法兰螺栓时，请务必采用 “对角线交替” 的方式（如先拧 12 点方向，再拧 6 点方向，再 3 点和 9 点方向），循序渐进地拧紧。这能有效防止法兰面因受力不均而发生翘曲变形导致泄漏。
